PRODUCT INFORMATION

ハイブラックにフッ素樹脂を含浸した
耐食性と非粘着性を有する薄膜の黒色皮膜

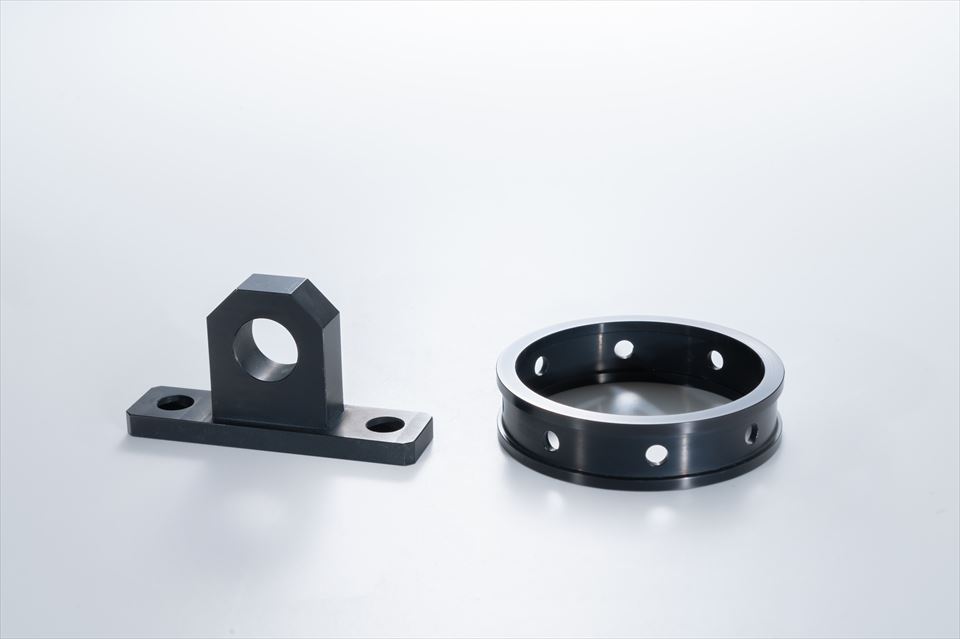

機能特性

処理可能最大寸法(mm)

200×300×1000(4槽)

適応素材

鉄、ステンレス、銅合金など

特長

  1. 皮膜厚さが薄くほとんどめっき代を考慮する必要がありません。
  2. 他の黒色表面処理に比べて耐食性が優れています。
  3. 導電性皮膜であるため静電気の帯電がありません。
  4. テフロン含浸のため非粘着性が良好で汚れがつきにくい皮膜です。
  5. 光の吸収率が高い黒色表面になります。

寸法精度

皮膜厚さが薄く(1~3μm)寸法増加がほとんどありません。また焼付け工程がありませんので歪などの心配がありません。

耐摩耗性

ハイブラックと同等以上で亜鉛黒クロメートよりも良好です。

耐食性

5%塩水噴霧試験で連続200 時間を経過しても腐食が有りません。

耐熱性

200℃で連続24 時間熱処理をしても、変退色が有りません。

TEST DATA各種テストデータ

非粘着性

試験方法

各々の処理に1×5cmの粘着テープをはり、50℃15 分、70℃7 分、100℃5分、150℃5分炉中で加熱した後放冷し、そのテープをはがした。そのとき処理面に残ったテープの大きさを調べた。

結果

テクノフォスは粘着性が見られない。 ●テープ面積5㎠

処理名 テクノハイブラック 黒クロム 硬質クロム
50℃ 15 分 0.0㎠
0%
0.0㎠
0%
2.5㎠
50%
70℃ 7分 0.0㎠
0%
0.0㎠
0%
4.3㎠
86%
100℃ 5分 0.0㎠
0%
0.0㎠
0%
5.0㎠
100%
150℃ 5分 0.0㎠
0%
5.0㎠
100%
5.0㎠
100%

㎠=テープの残存面積
%=テープ面積に対する残存面積比
値が小さい程非粘着性が良好
面粗度は5~8S

耐食性

試験方法

テクノハイブラック、亜鉛黒クロメート、黒クロム、黒ニッケル、鉄の黒染め、それぞれの試験片を蒸留水または脱イオン水で洗浄し、柔らかい布で拭って乾燥させた後、ASTM-B-117の方法により、5%塩水を連続して噴霧した。

結果

判定はレイティングナンバーによる。

処理名 試験時間(Hr) 備考
2 4 50 100 200
テクノハイブラック 10.0 10.0 10.0 10.0 10.0 サビなし
亜鉛黒
クロメート
10.0 10.0 10.0
10.0 9.5 白サビ
黒クロム 10.0 10.0 10.0 9.8 - 赤サビ
黒ニッケル 10.0 9.5 - - - 赤サビ
鉄の黒染め 9.5 - - - - 赤サビ

ASTM(アメリカ材料試験協会)

標準膜厚と導電性

処理名 テクノハイブラック R 処理 亜鉛黒クロメート
標準膜厚 2~4μm 3~10μm 8~15μm
導電性 あり なし なし
