ジースト®PRODUCT INFORMATION（Geometric Structure）
特殊ブラストによる微細な凹凸で寸法変化を抑え、金属表面を改質
機能特性
処理可能最大寸法（mm）
700×1000×300
※最大寸法を超える製品でも条件によっては対応できる事
がございます。
詳細についてはご相談ください。
特長
- 特殊なメディアを使用したたブラスト加工です。
- 金属表面に微細な凹凸を形成します。
- 従来のブラスト加工と比較し、寸法変化を抑えることが可能です。
- フッ素樹脂コーティングと組み合わせることで、非粘着性・撥水性・滑り性が向上します。
TEST DATA各種テストデータ
非粘着性、撥水性（接触角） 、滑り性（滑落角）
試験方法
- 非粘着性
- テープ（アクリル系粘着剤）引き剥がし時の荷重を測定
- 接触角
- 水滴を2 μL滴下し、表面との接触角度を測定
- 滑落角
- 水滴20 μLまたは直径7 mmの錠剤をそれぞれ0～90°まで徐々に傾斜させ、滑り出す角度を測定
結果
| 処理名 | 引き剥がし荷重 [N/cm] |
接触角 | 滑落角 | |
|---|---|---|---|---|
| 水滴 | 錠剤 | |||
| ステンレス（鏡面）※ | 1.50 | 88° | 落ちない | 22° |
| ジースト | 0.10 | 107° | 81° | 19° |
| GB ＃120 | 1.92 | 57° | 41° | 28° |
| アルミナ ＃100 | 2.63 | 107° | 落ちない | 27° |
拡大写真
試験方法
マイクロスコープによって表面観察を行った。
使用機器：キーエンス製 VHX-6000
拡大倍率：500倍
結果

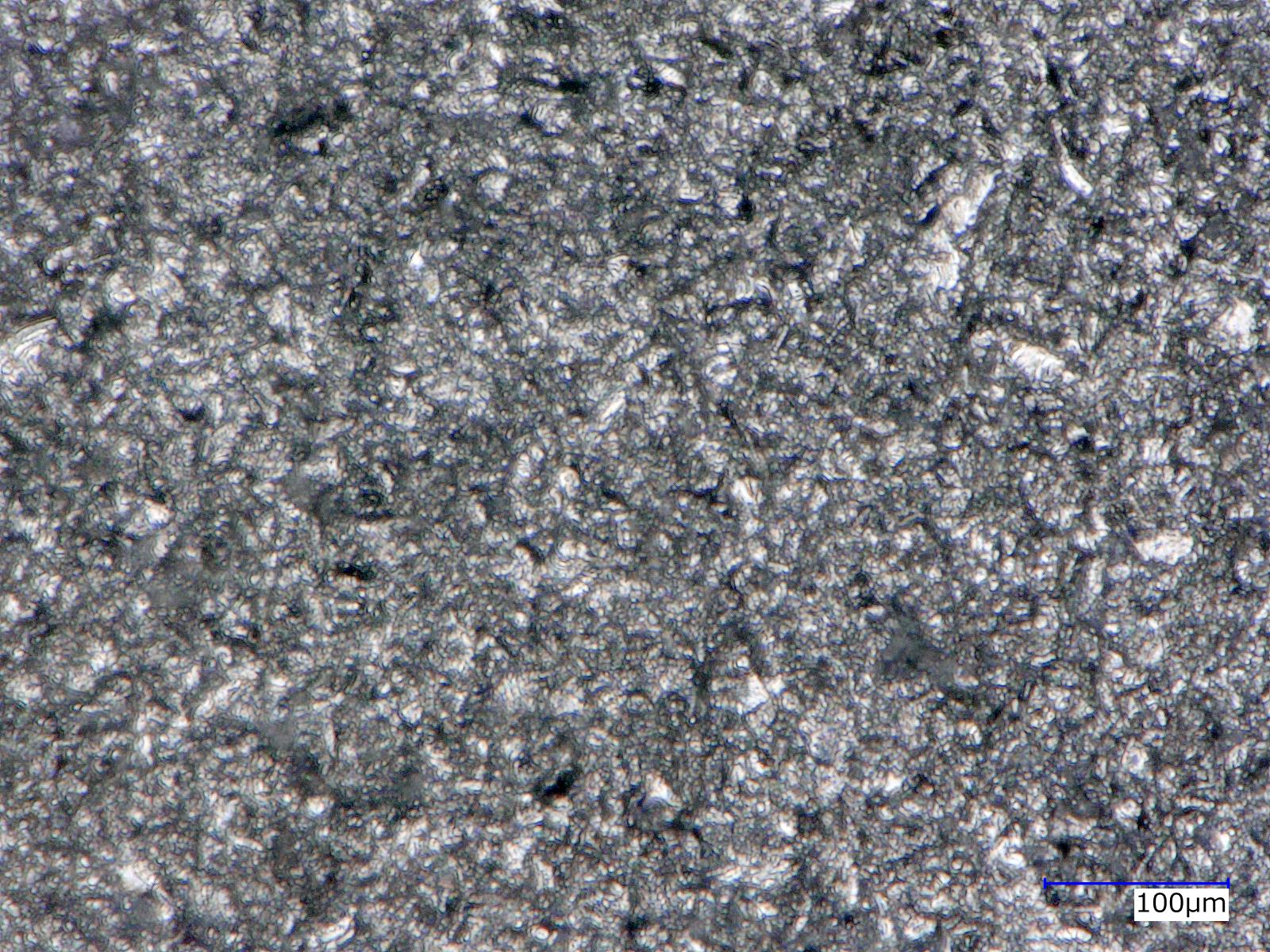

ジースト

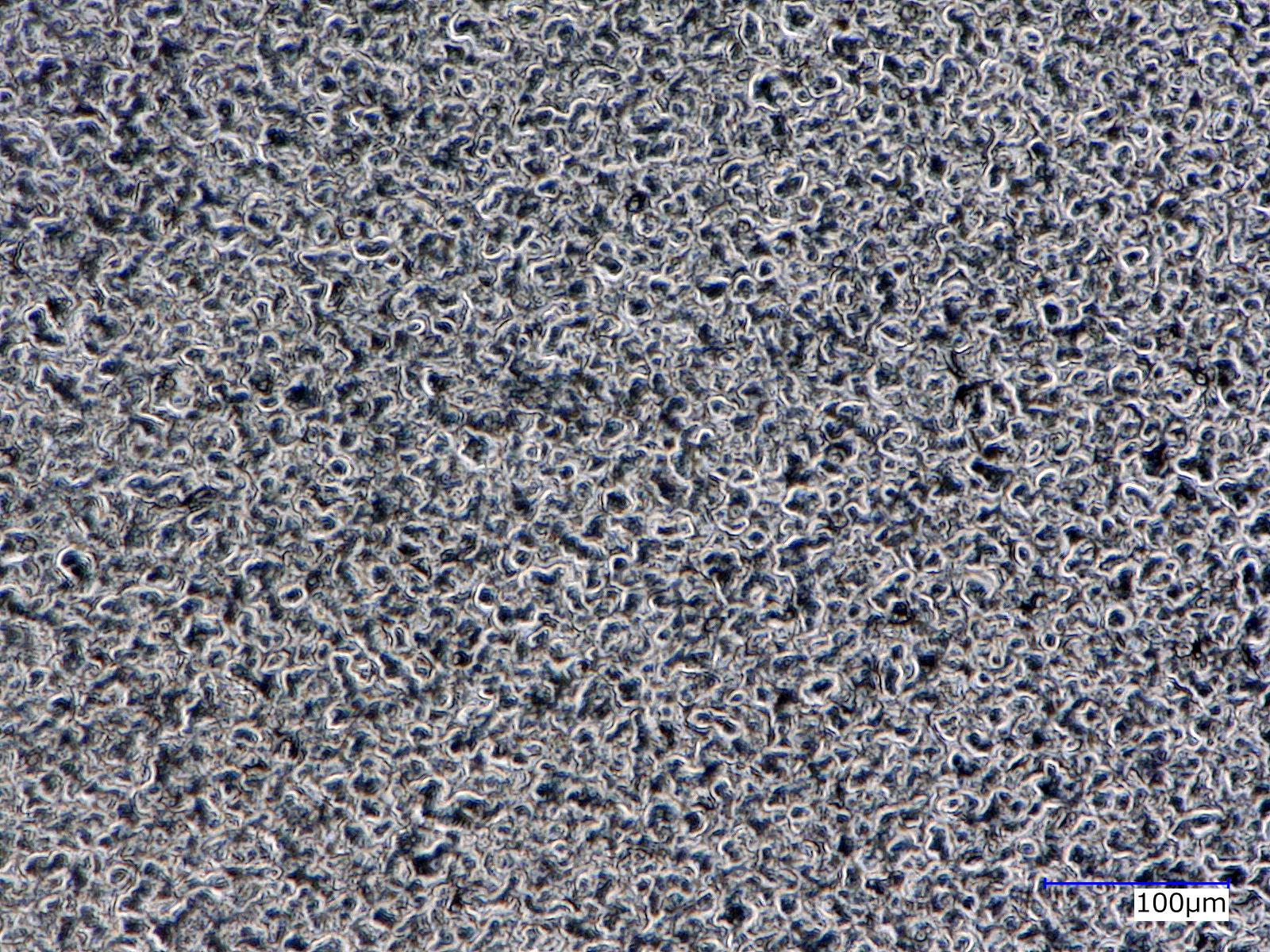

ガラスビーズ＃120

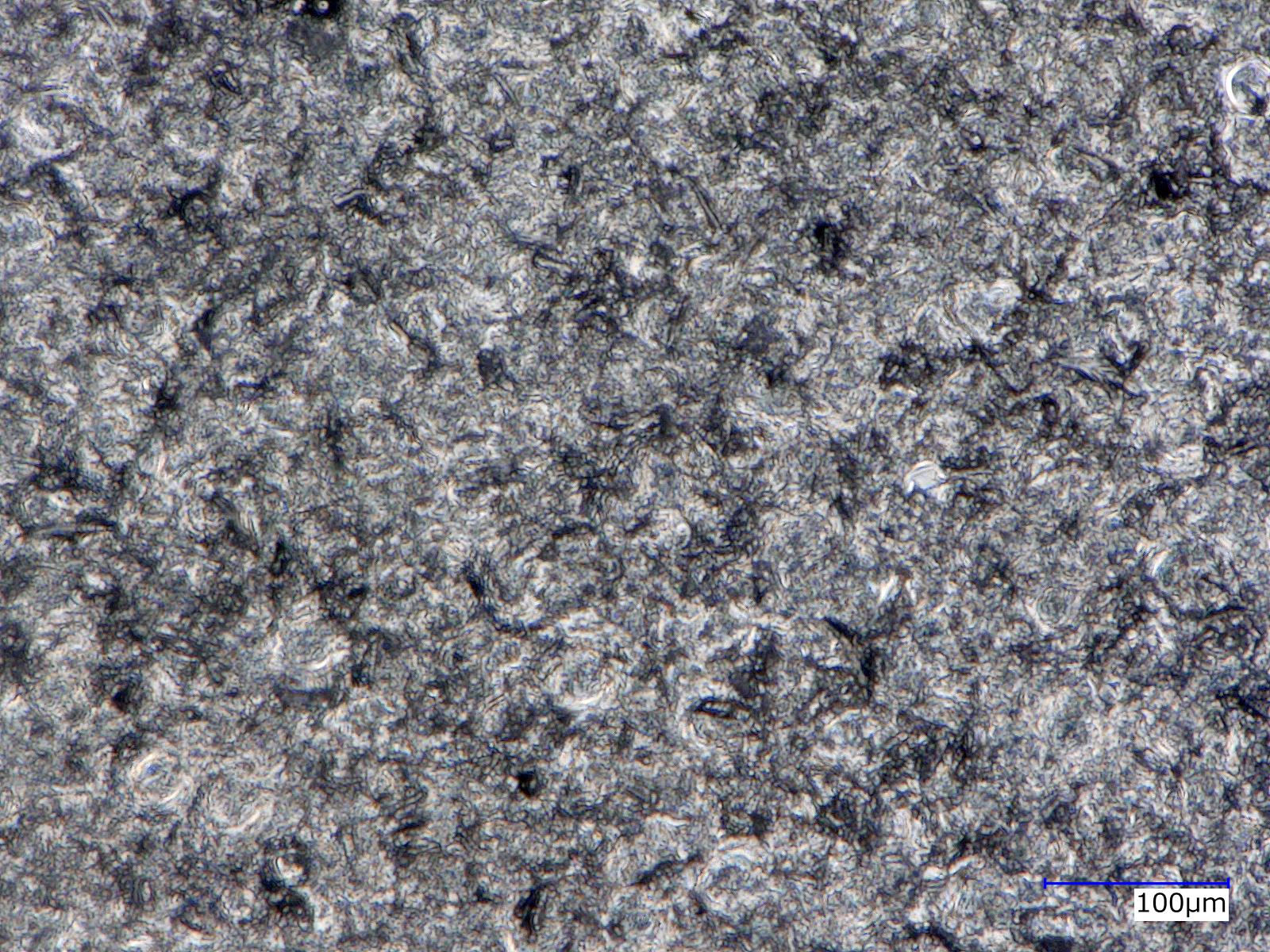

アルミナ＃100
他の表面処理と組み合わせて、機能性向上
非粘着性、撥水性（接触角） 、滑り性（滑落角）
試験方法
- 非粘着性
- テープ（アクリル系粘着剤）引き剥がし時の荷重を測定
- 接触角
- 水滴を2 μL滴下し、表面との接触角度を測定
- 滑落角
- 水滴20 μLまたは直径7 mmの錠剤をそれぞれ0～90°まで徐々に傾斜させ、滑り出す角度を測定
結果
| 処理名 | 引き剥がし荷重 [N/cm] |
接触角 | 滑落角 | ||
|---|---|---|---|---|---|
| 水滴 | 錠剤 | ||||
| ステンレス（鏡面）※ | コーティングなし | 1.50 | 88° | 落ちない | 22° |
| ジースト | コーティングなし | 0.10 | 107° | 81° | 19° |
| テクノNACコート | 0.00 | 110° | 55° | 14° | |
