レジスタック®IIPRODUCT INFORMATION
高潤滑性表面処理
機能特性
処理可能最大寸法（mm）
350×800×800
特長
- 特殊なめっき膜にフッ素樹脂を含浸するため、厚いフッ素樹脂層を強固に保持しています。
- フッ素樹脂塗装のような非粘着性を有しています。
- 無電解めっきと同等以上の耐食性を有しています。
- 複雑な形状やパイプ等の内面への処理が可能です。
- 食品衛生法、食品添加物等の基準に合格しています。
特性
| 非粘着性 | テープ等の非粘着性に優れています |
|---|---|
| 耐摩耗性 | 無電解ニッケルめっき以上の耐摩耗性が得られます |
| 耐食性 | 無電解めっきの耐食性が得られます |
| 精 度 | あらゆる形状に対して均一な成膜が可能です。（指定膜厚の±10％） |
| 素 材 | 様々な素材に処理が可能です。詳細についてはご相談下さい。 |
用途

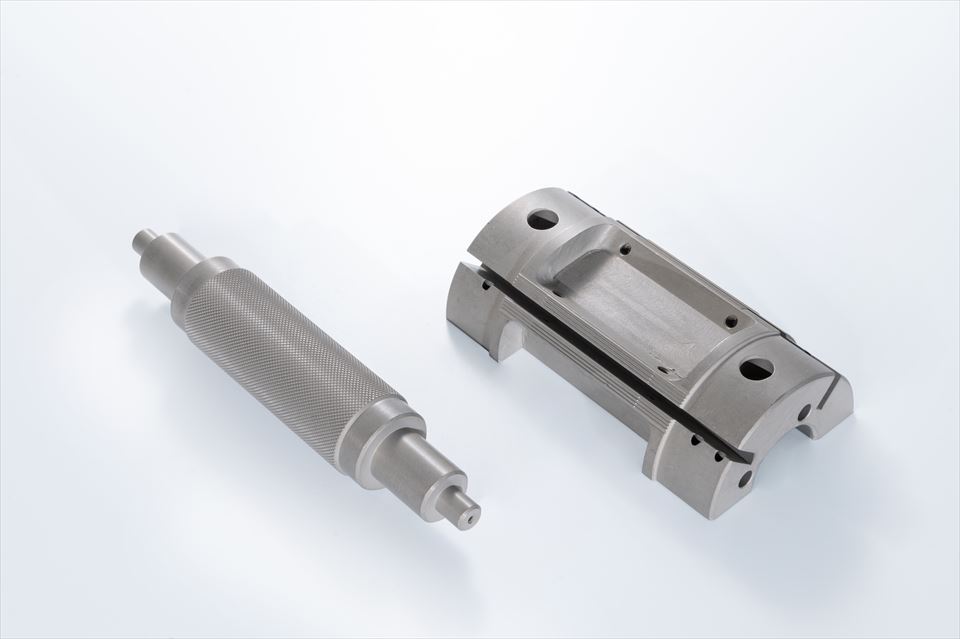

| 包装機械用部品 | ヒートシール、ホッパー、ヒーターブロック、マンドレル、ローラー、エンドシーラー、プレート、シリンダー、カッターなど |
|---|---|
| 食品機械部品 | 攪拌軸、シリンダースリーブ、リングノズルなど |
| 製薬機械部品 | ポケットローラー、ディスクトレイ、スラットバー、錠剤計数器など |
| その他 | ウレタン樹脂成形金型 |
TEST DATA各種テストデータ
表面観察
試験方法
電子顕微鏡によって表面観察を行った。
使用機器：JEOL製 S-4800
結果
レジスタック®（20000倍）
レジスタック®Ⅱ（20000倍）
近畿大学 共同利用センターにて観察
皮膜特性
試験方法
接触角 ：水滴を2μL滴下し、表面と水滴との接触角度を測定
硬度 ：ナノインデンテーション試験機により硬度を測定しHVに換算
非粘着性 ：テープ（アクリル系接着剤）を引き剥がす際の荷重を測定
一般的なフッ素樹脂塗装と複合めっきおよびレジフレムを上記3試験にて比較した。
結果
| 処理名 | 接触角 | 硬度（HV） | 非粘着性（N/cm） |
|---|---|---|---|
| フッ素樹脂塗装 | 110° | 4 | 0.43 |
| 複合めっき（PTFE 25vol%） | 75° | 157 | 0.48 |
| レジスタック®Ⅱ | 120° | 202 | 0.37 |
内径への処理性
試験方法
レジスタック®Ⅱめっきの内径への付き回り性を調べるために、開口部が5×5mmの角筒状となるように固定したテストピースにめっき処理を行い、蛍光X線分析装置による膜厚測定を行った。
結果
アスペクト比30の角筒状の内径に均一な膜厚保の処理が可能
